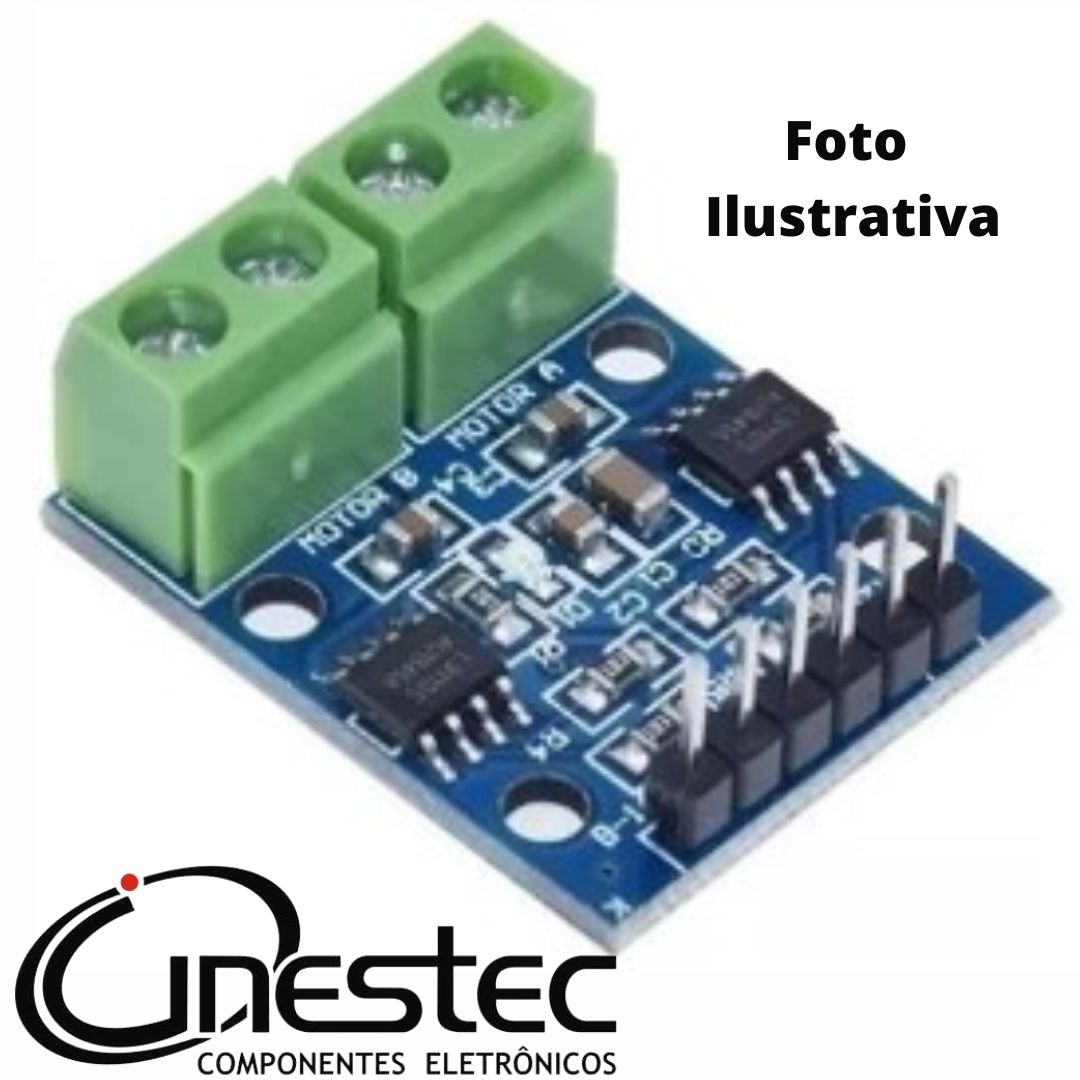

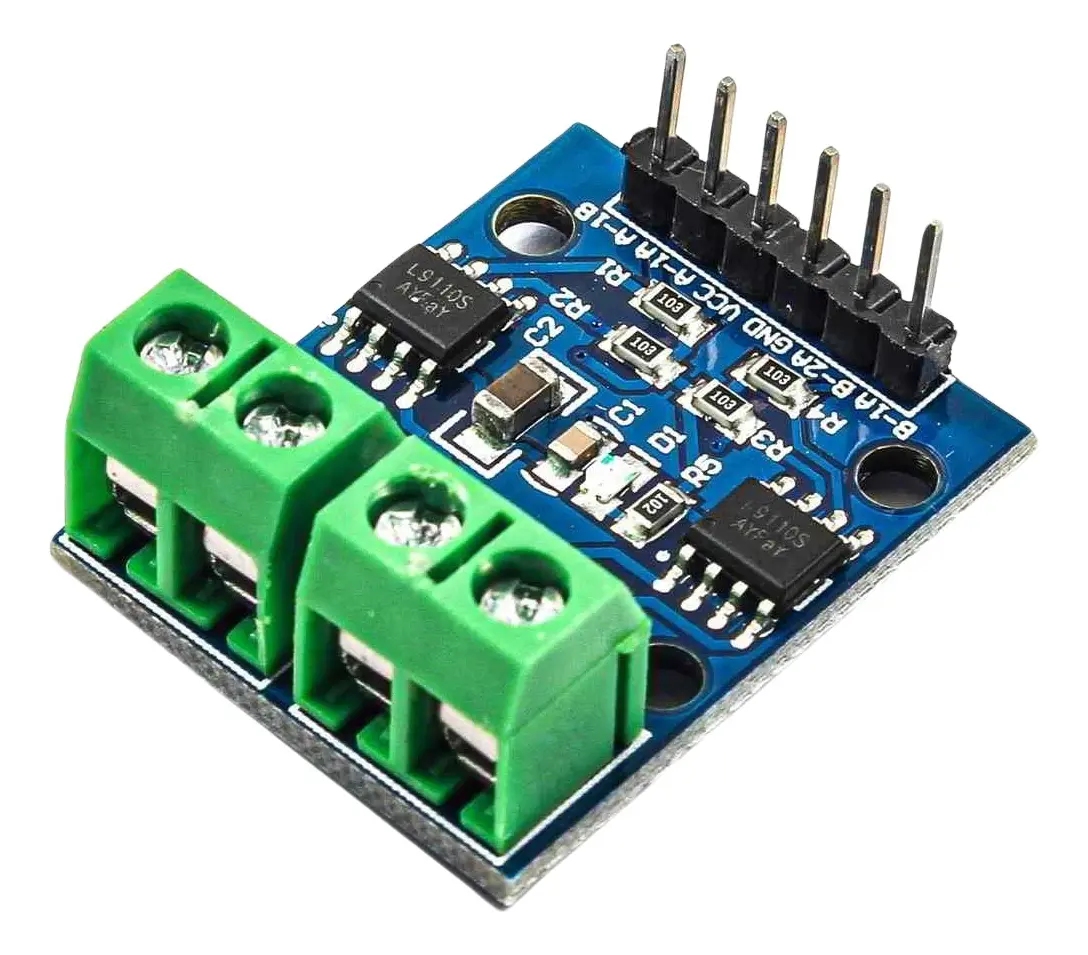

O Módulo Controlador de Motor Duplo L9110S é um versátil módulo de controle de motor projetado para controlar motores DC e motores de passo de 4 fios e 2 fases. Ele é adequado para uma ampla gama de aplicações, incluindo carros inteligentes, robótica e outros projetos que requerem controle de motor.
Principais Características: Duplo chip de driver de motor L9110S: Este módulo utiliza dois chips de driver de motor L9110S, permitindo que ele controle independentemente dois motores DC ou controle simultaneamente um motor de passo de 4 fios e 2 fases.
Especificações do Módulo:
Tensão de alimentação do módulo: 2,5V-12V: Ele pode operar na faixa de 2,5V a 12V, tornando-o compatível com várias fontes de alimentação comumente usadas em aplicações de carros inteligentes e robótica. Tamanho ultra-compacto: O módulo é compacto e adequado para integração fácil em seus projetos.
Descrição da Interface do Módulo: VCC: Conecte este pino a uma fonte de alimentação externa dentro da faixa de 2,5V a 12V. GND: Conecte este pino ao terra externo. IA1, IB1, IA2, IB2: Esses pinos são usados para conectar a portas IO de microcontroladores externos para controle de motor. Terminal verde de 4 pinos: Este terminal é usado para conectar os motores. OA1, OB1: Conecte a 2 pinos do motor DC para um canal. OA2, OB2: Conecte a 2 pinos do motor DC para o outro canal.
Instruções do Módulo: Conecte VCC e GND à fonte de alimentação e o indicador de energia no módulo se acenderá. Controle do Motor: Para fazer os motores avançarem em um canal, forneça um nível alto para IA1 e um nível baixo para IB1. Para fazer os motores reverterem em um canal, forneça um nível baixo para IA1 e um nível alto para IB1. Para o outro canal, use IA2 e IB2 de maneira semelhante para controlar os motores.
