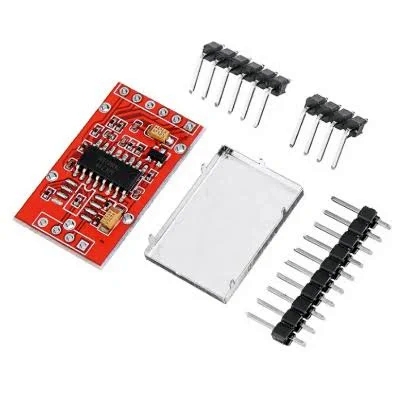

O Mini Módulo Conversor e Amplificador HX711 de 24 bits com Blindagem Metálica é uma placa de aquisição de dados analógicos de altíssima resolução, projetada especificamente para fazer a interface estável entre células de carga (sensores de peso em ponte de Wheatstone) e microcontroladores.
O grande diferencial deste modelo "Mini" é a blindagem metálica integrada (Metal Shield), que recobre os componentes sensíveis do chip. Ela atua como uma gaiola de Faraday, bloqueando ruídos eletromagnéticos externos e interferências de RF (como sinais de Wi-Fi, celulares ou motores próximos). Isso garante leituras de peso muito mais estáveis e sem flutuações agressivas no código.
⚙️ Especificações Técnicas
- Conversor AD: 24 bits de alta precisão.
- Canais de Entrada: 2 canais diferenciais independentes (Canal A e Canal B).
- PGA (Amplificador de Ganho Programável): Integrado e de baixo ruído.
- Canal A: Ganho selecionável de 64 ou 128 (tensão de entrada de ±20mV ou ±40mV).
- Canal B: Ganho fixo de 32.
- Taxa de Atualização: Selecionável entre 10 Hz (para máxima estabilidade) ou 80 Hz (para respostas rápidas).
- Tensão de Operação: 4,7V a 5,5V DC (Típico: 5V).
- Consumo de Corrente: Baixíssimo, menor que 10 mA em operação e < 1 µA em modo power-down.
- Regulador de Tensão Embutido: Fornece alimentação analógica estável e regulada direto para a célula de carga.
- Dimensões: Ultra compacto, aproximadamente 24 x 15 mm.
