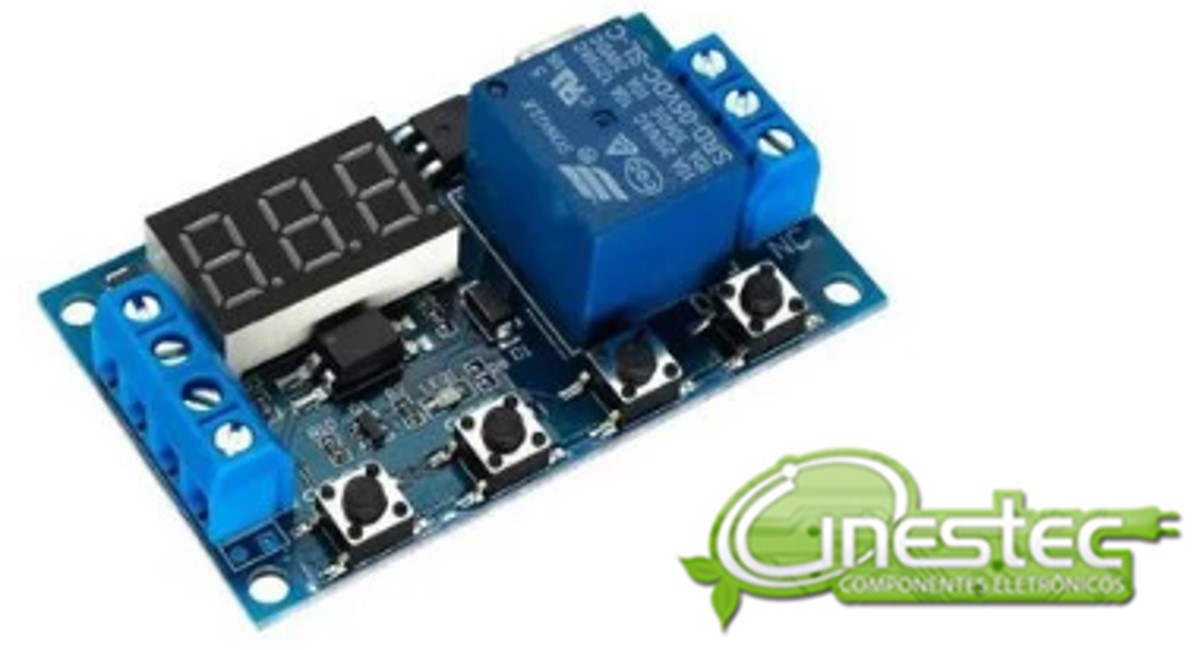

MODULO RELE TEMPORIZADO AJUSTAVEL COM DISPLAY 5V

- Modulo Temporizador Ajustável,
- Exclusivo produto desenvolvido com o intuito de auxiliar hobistas e projetistas,
- Possui sistema de contagem capaz de interromper e liberar a passagem de corrente através de seu Relé,
- Modelo: XY-J02,
- Modo de Funcionamento: P1 / P2 / P3 / P4,
- Carga Nominal: 10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC,
- Alimentação: 6 ~ 30 VDC,
- Tempo de Ajuste: 0.1 a 99.9s / 1 a 999s / 1 a 999min,
- Saidas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum),
- Corrente por canal: até 10A.
- Através de 4 botões localizados em seu corpo, o Módulo Temporizador Ajustável torna possível diferentes tipos de configurações,
- 4 modelos distintos de programação denominados de P1, P2, P3 e P4,
- Configuração P1, regular o Módulo Temporizador Ajustável para acionar o relé e se auto desligar depois de um tempo determinado,
- O disparo é realizado através do borne Trigger, além de possuir três diferentes espaços de programação para esta função,
- Configuração P2, por outro lado, o Módulo Temporizador Ajustável possui uma função diferente, tornando possível a configuração de 2 intervalos de tempos distintos, por exemplo, pode-se regular um valor “x” de tempo para deixar o relé em modo aberto e após um tempo “x” de tempo para o módulo permanecer desligado com modo de disparo por Trigger,
- Configuração do modo de acionamento P3 irá observar funcionalidades semelhantes às do P2, porém este possui a capacidade LOP que torna possível um número de sequências ininterruptas do processo descrito anteriormente para o modo P2,
- Neste modo P3.1 é acionado por Trigger e,
- P3.2 é acionado sempre que iniciado o módulo,
- Modo de acionamento P4, o Módulo Temporizador Ajustável possui características semelhantes ao modo de acionamento P1 porém com uma diferença,
- O seu modo de acionamento proporciona a possibilidade diferenciada já que diferente dos demais casos onde o temporizador se inicia com a detecção de energia,
- Este modo só é acionado quando reconhece que a energia liberada em Trigger foi interrompida,
- Dentre os 4 botões que existem no Módulo Temporizador Ajustável, temos o botão STOP,
- Utilizado para zerar o processo de contagem, definir a variável de tempo e definir o modo da saída do relé, ou NA (NO), ou NF (NC),,
- O botão SET é utilizado para a escolha do modo de timer e os botões UP e DOWN para a navegação e os ajustes no módulo,
- Através de 4 botões localizados em seu corpo, o Módulo Temporizador Ajustável torna possível diferentes tipos de configurações, possuindo 4 modelos distintos de programação denominados de P1, P2, P3 e P4 cada qual com diferentes características de acionamento.
- MODOS DE OPERAÇÃO:
- P1.1: Ao receber o pulso o relé da placa é acionado durante o tempo OP. Novos pulsos durante a contagem são ignorados e o tempo continua a correr normalmente,
- P1.2: Ao receber o pulso o relé da placa é acionado durante o tempo OP. Novos pulsos durante a contagem reiniciam a contagem mantendo o relé acionado,
- P1.3: Ao receber o pulso o relé da placa é acionado durante o tempo OP. Um novo pulso, para a contagem e desativa o relé. A placa retorna ao estado inicial,
- P-2: Ao receber o pulso a placa inicia a contagem do tempo OP (sem acionar o relé), ao término do tempo OP, o relé fica acionado durante o tempo CL e após este tempo a placa retorna para o estado inicial. Novos pulsos durante a operação são ignorados,
- P3.1: Ao receber o pulso a placa aciona o relé durante o tempo OP, após o término da contagem a placa desliga o relé e permanece assim durante o tempo CL, após este tempo o relé é novamente acionado durante o tempo OP e assim sucessivamente o número de vezes definido no LOOP. Novos pulsos durante a operação reiniciam o LOOP,
- P3.2: A placa não utiliza pulso para trabalhar, a partir do momento que a placa é energizada, o relé é acionado durante o tempo OP e permanece desligado durante o tempo CL, o mesmo executa este ciclo o número de vezes determinado no LOOP. Pulsos durante a operação são ignorados,
- P4: Ao receber o pulso o relé é acionado, a contagem para desligar o relé só é iniciada quando o pulso é desligado. Se o pulso for acionado durante a operação a contagem volta para o início.
