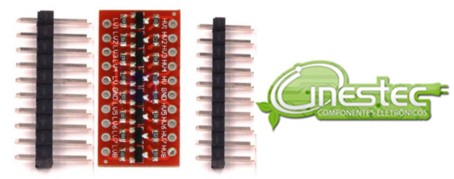

se voce precisa de trabalhar com dispositivos que operam em 5v e outros com 3,3v ja deve ter percebido que este pequeno detalhe pode ser um grande problema para seu projeto. esta placa e um conversor de nivel logico bidirecional, ou seja, ela e capaz de fazer um step-down de sinais 5v para 3,3v e tambem um step-up de sinais 3,3v para 5v. sao ao todo 8 canais com 2 pinos cada, podendo operar simultaneamente ou isoladamente um do outro. este conversor e muito amigavel! pode ser utilizado em comunicacao serial normal (usart), i2c, spi, e qualquer outro sinal digital.
caracteristicas:
ÃÂ alta tensao: 5v?;
ÃÂ baixa tensao: 3.3v?.
pinagem:
ÃÂ lv1, lv2, lv3, lv4, lv5, lv6, lv7 e lv8 entrada e saida bidirecional 3,3v?;
ÃÂ hv1, hv2, hv3, hv4, hv5, hv6, hv7 e hv8 entrada e saida unidirecional 5v?;
ÃÂ lv: tensao de referencia (3.3v)?;
ÃÂ hv: tensao de referencia (5v)?;
ÃÂ gnd: negativo?;
ÃÂ dimensoes: 25,5 x 11,5mm (ignorando-se os pinos).
