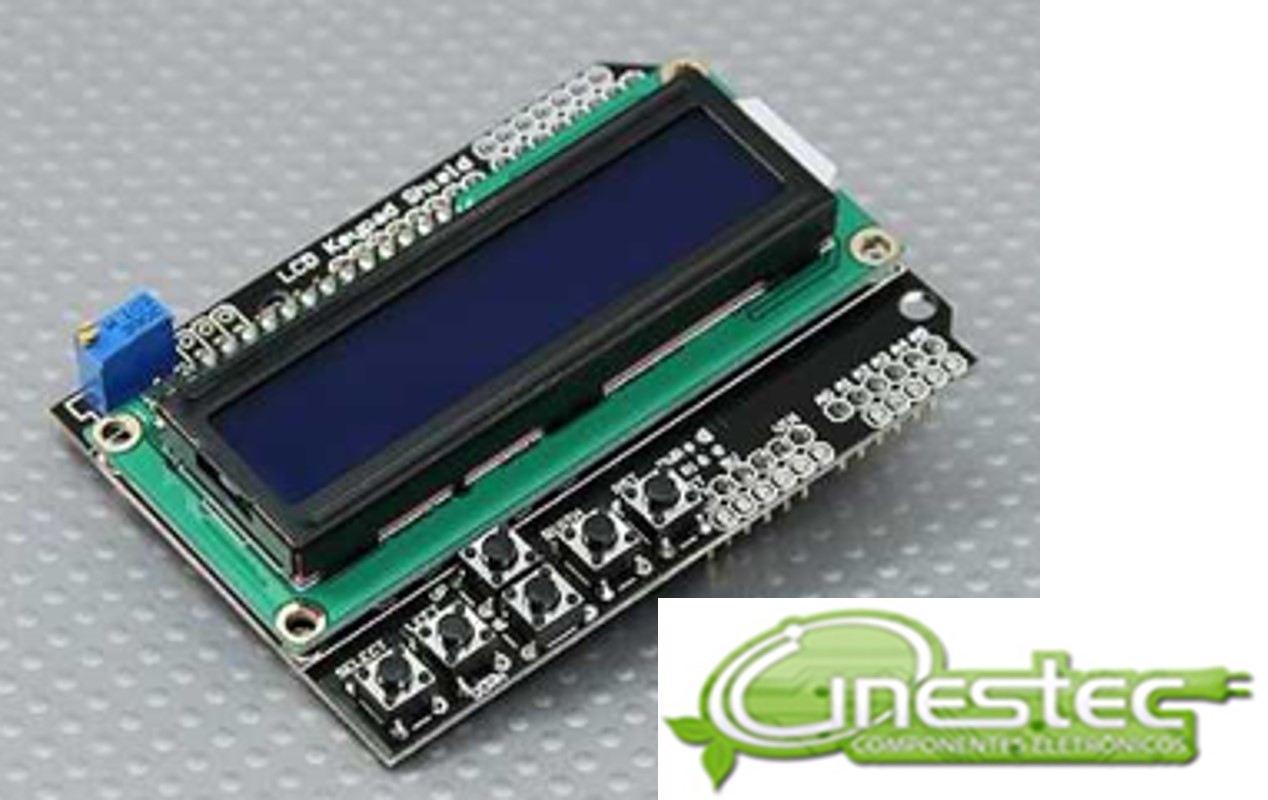

- Display LCD com teclado (conector de pino macho),
- Dispoe de display azul de 16x2 caracteres e 6 botoes momentaneos,
- Da esquerda para a direita, select, esquerda, para cima, para baixo, direita e reset,
- Shield pode ser conectado diretamente ao seu arduino Uno, duemilanove ou mega,
- Pinos digitais 5, 6, 7, 8 e 9 sao usados como interface para o LCD,
- Veja exemplo de programa no final deste anuncio:
- 16x2 azul tela LCD,
- Contraste ajustavel,
- Utilizando interface modificada LDC4 bit e a biblioteca liquidcrystal,
- LCD foi modificada a interface LCD 4bit como segue:
- A fim de preservar a porta SPI para uso futuro,
- Os pinos de IO digitais DB7 a 10 e os pinos 12 e 11 utilizados na biblioteca original LDC4 bit,
- Foram movidos para DB4 a 7 e pinos 8 e pino 9 respectivamente,
- Teclado e composto de 5 botoes - select, esquerda, para cima, para baixo e direita, mais um botao de reset,
- Para economizar os recursos de IO digitais,
- A interface do teclado utiliza apenas um canal de adc,
- O valor da tecla e lido atraves de um divisor de tensao de 5 estagios,
- Quando a tecla e pressionada, o ADC le o valor da tensao atraves do divisor de tensao,
- Valor de tensao e comparada a tensao de limiar do valor armazenado em matriz para identificar qual tecla foi pressionada,
- Tensao de funcionamento: 5VDC.
