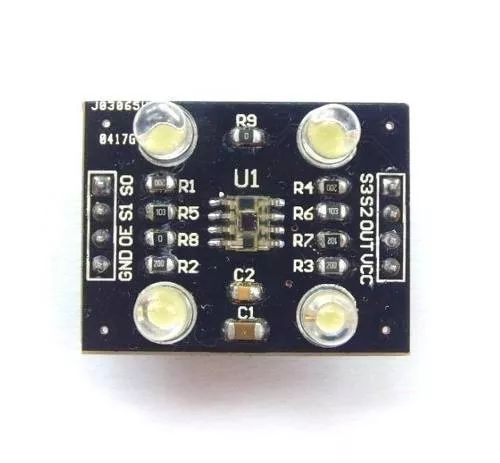

este modulo sensor de cor e baseada no tcs230, que converte a cor da luz em frequencia . ele filtra os dados rgb da fonte de luz e os converte em uma onda quadrada (50% duty cycle) com frequencia diretamente proporcional a intensidade da luz (irradiancia).
a frequencia de saida em escala cheia pode ser escalonada por um dos tres valores pre-definidos atraves de dois pinos de entrada de controle (so , s1 opcoes selecionaveis 2 %, 20% , 100% de frequencia ) , os pinos s2 e s3 controlam o filtro de rgb . as entradas e saidas digitais permitem interface com um microcontrolador ou outro circuito logico. o pino output enable ( oe) coloca a saida em estado de alta impedancia para o uso de varios sensores em apenas uma linha de entrada do microcontrolador. o utilizador pode calcular a cor da luz emitida por valores rgb .
- circuito integrado: tcs230
- tensao de entrada: dc 3v-5v
- tensao frequencia de saida: 0 5v
- use brilhantes luzes led brancas.
- pode ser ligado diretamente com o microcontrolador.
- deteccao estatica da cor do objeto medido.
- melhor distancia de deteccao: 10mm
