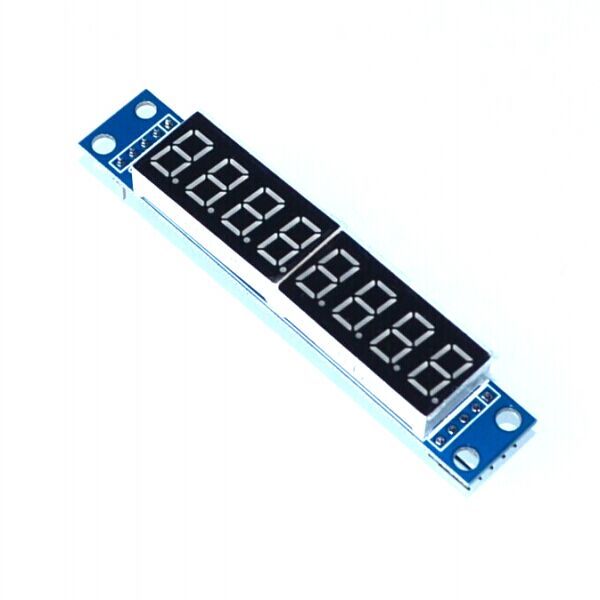

este modulo max7219 com display 8 digitos simplifica muito o processo de conexao, pois os displays de 7 segmentos sao componentes que exigem, por padrao, muitos pinos para conexao ao microcontrolador.
no caso deste modulo display led 8 digitos a conexao a um microcontrolador como o arduino, por exemplo, utiliza apenas 3 pinos de dados, mais a alimentacao de 5v. o ci controlador max7219 recebe os dados do microcontrolador e se encarrega de acionar o display correspondente. dessa forma, nao so a conexao como a programacao sao feitas de forma muito mais rapida e pratica.
esse modulo ainda pode ser ligado em cascata, formando paineis maiores.
especificacoes:
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ controlador max7219 (datasheet)
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ alimentacao: 5v dc
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ display 7 segmentos 8 digitos catodo comum
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ permite ligacao em cascata
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ dimensoes: 82 x 18 x 14mm
pinagem:
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ vcc: vcc
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ gnd: gnd
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ din: dados
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ cs: load
ÃÂÃÂÃÂÃÂÃÂÃÂÃÂÃÂ clk: clock
