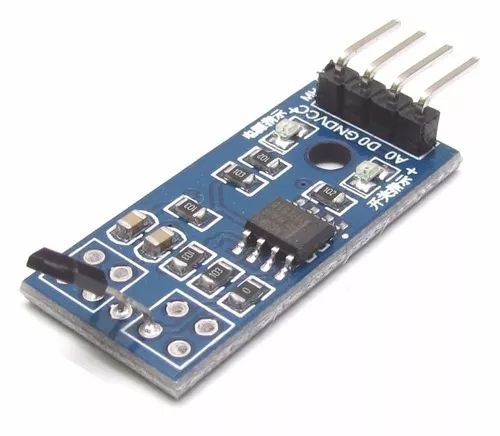

este pequeno modulo sensor de efeito hall utiliza o sensor 3144e. este sensor e capaz de detectar campos magneticos, podendo ser usado como sensor de velocidade (coloca-se em um ponto da roda um pedaco de ima), chaves fim de curso entre outras aplicacoes.
caracteristicas:
- tensao de alimentacao: 4.5v a 5.5v
- corrente de saida: 16ma
- possui o ci lm293 com comparador, fornecendo uma saida digital (d0)
- dimensoes: 32mm x 14mm
- leds: verde - sensor ativado, vermelho - sensor alimentado
- modelo do sensor: 3144e
pinos:
vcc: tensao de 4.5v a 5.5v
gnd: gnd
do: saida digital, em nivel logico zero (0) quando campo magnetico detectado
