Características:
1.ESPC2-12 é projetado com base em ESP8684. Ele usa ESP8684 como o chip SOC coexistência de Wi Fi e BLE. É um custo-benefício Wi-Fi Bluetooth dois em um módulo,
2. O módulo ESPC2-12 integra memória interna e pode alcançar a funcionalidade completa do protocolo Wi-Fi. A configuração da memória incorporada igualmente fornece o desenvolvimento conveniente da aplicação, apropriado para o mercado elétrico convencional do colaborador da iluminação.
3. O módulo coexistente ESPC2-12 Wi Fi e BLE é um controlador de rede sem fio 802.11bgn de rede local (WLAN) de baixo consumo de chip único altamente integrado.
4. O módulo ESPC2-12 suporta o protocolo padrão IEEE802.11 b/g/n/e/i e uma pilha completa de protocolos TCP/IP. Os usuários podem usá-lo para adicionar a funcionalidade Wi-Fi aos dispositivos instalados ou pode ser visto como um controlador de rede independente.
5. Ampla gama de aplicações, aplicável a casas inteligentes, Internet industrial das coisas, mercados transparentes, mercados de desenvolvedores, plugues de energia inteligentes/luzes LED inteligentes, balizas do sistema de posicionamento sem fio, ônibus de campo industrial, etc.
Introdução:
WI-FI:
Suporta protocolo IEEE 802.11 b/g/n
Suporta largura de banda de 20 MHz na banda de frequência 2.4 GHz
Bluetooth:
Baixa potência Bluetooth subsistema, apoiando BT 5
CPU e armazenamento:
Processador single core de 32 bits RISC-V com uma frequência principal de até 120 MHz, built-in 272 KB SRAM (dos quais 16 KB são dedicados ao cache) e 576 KB de espaço de armazenamento ROM
Interfaces e sensores periféricos avançados: porta 13 × GPI0
Interface digital:
Três × SPI
Dois × UART
Um anfitrião do × I2C
Controlador LED PWM com até 6 canais
Controlador geral DMA (GDMA), com 1 canal receptor e 1 canal emissor
Interface analógica:
Conversor analógico-digital SAR de um × 12 bits com até 5 canais
Temperatura de trabalho: -40 ℃ -105 ℃

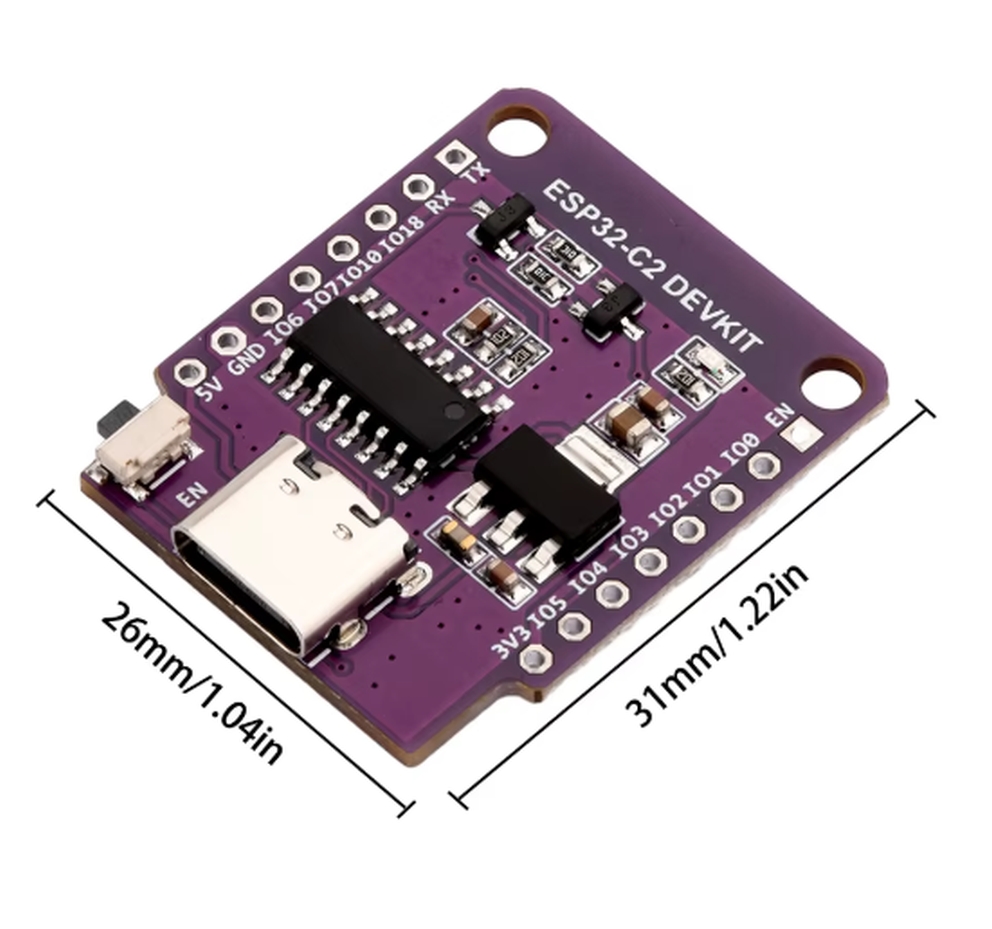

Tamanho: 31mm x 26mm
Como se queimar:
O GPI09 pode ser queimado desde que esteja aterrado em um nível baixo. Após a queima, cancele o aterramento, caso contrário, não funcionará.
Precauções:
1. A corrente instantânea máxima do RF de ESP8684 pode alcançar 400-500A, assim que a exigência mínima da fonte de alimentação é 500mA. LD0 como XC6206 e 7533 não pode ser usado;
2. Com base na demanda de fonte de alimentação de 500mA, recomenda-se que a fiação entre a fonte de alimentação e o solo não seja inferior a 30mil. Se houver furos na linha de alimentação, recomenda-se perfurar 2-3 furos para evitar desvios de produção de PCB;
3. Para o melhor desempenho do RF, refira por favor a colocação e o método do módulo no manual. Se houver um requisito de certificação para o produto, recomenda-se que não haja fiação paralela perto da antena PCB, e a interface de download deve reservar uma almofada de solda longe da antena;
4. Recomenda-se limpar o módulo antes de transferir o programa, se não algumas peças não podem começar;
5. Se o módulo não puder iniciar normalmente e continuar reiniciando, recomenda-se verificar a fonte de alimentação, incluindo a entrada de energia, a largura da trajetória do poder, o caminho, a trajetória do poder, a fonte de alimentação da cascata do diodo, etc.
Pacote inclui
Módulo 1X
Arranjo do pino 6X
