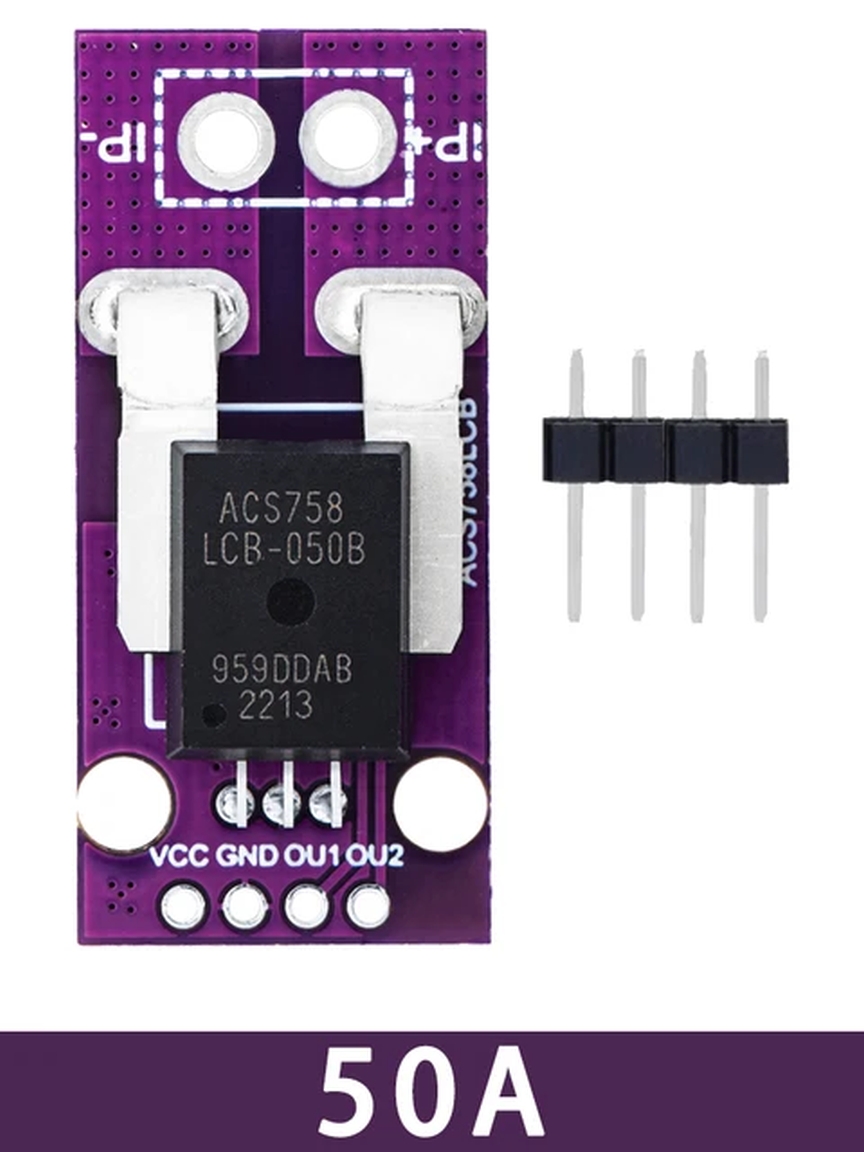

SHIELD PARA ARDUINO SENSOR DE CORRENTE ATE 50A ACS758
O Módulo Sensor de Corrente ACS758 é um componente robusto de alta capacidade, mostrando-se extremamente útil para fornecer informações importantes aos microcontroladores, deixando o operador ciente da corrente consumida pelo componente elétrico ligado ao sensor, por exemplo. Uma característica a ser destacada é capacidade de medir correntes AC (alternadas) e correntes DC (contínuas) de até 50A.
O funcionamento é muito simples, quando determinada carga entra em seu terminal ela passa através do caminho interno de condução gerando um campo magnético, o qual é identificado por meio do sensor hall, resultando em uma tensão de saída que é interpretada pelo microcontrolador.
CARACTERÍSTICAS:
- Módulo Sensor de Corrente ACS758;
- Sensor efeito hall de corrente;
- Medidor de corrente AC / DC;
- Já integrado na placa;
- Mede o consumo de módulos elétricos;
- Compatível com Arduino, Raspberry PI, PIC, AMR, etc.;
- Calibração de fábrica;
- Tensão de saída proporcional à corrente AC ou DC;
- Tensão de deslocamento de saída extremamente estável;
- Isolamento galvânico;
- Detecção de corrente em sistemas de alta tensão;
- Compacto;
- OU1 = OU2;
ESPECIFICAÇÕES:
- Modelo: M-ACS758;
- CI: ACS758LCB050B;
- Medição de corrente: Até 50A;
- Alimentação: 3 a 5,5V (VCC);
- Saída: Analógica;
- Largura de banda: 120 kHz;
- Pinos: VCC/GND/OU1/OU2/IP-/IP+;
- Dimensões totais (CxLxE): 38x18x10mm;
- Peso: 8g.
