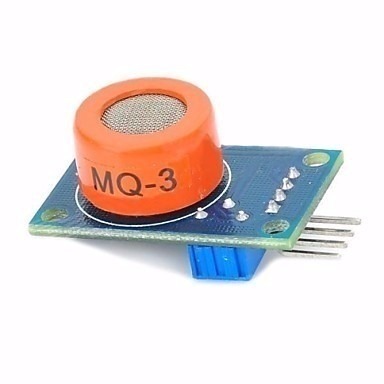

o sensor de gas mq-3 e um modulo capaz de detectar vapores de alcool e etanol, um sensor muito usado em projetos de bafometro e de facil conexao com microcontroladores como arduino e raspberry pi.
quando a concentracao de alcool fica acima do nivel ajustado pelo potenciometro, a saida digital d0ut fica em estado alto, se abaixo do nivel, fica em estado baixo. otima opcao para acionar um microcontrolador ou reles.
para uma resolucao melhor basta usar a saida analogica aout e conectar a um conversor ad, como a presente no arduino e raspberry pi por exemplo. nota: este sensor mq-3 necessita de aquecimento, logo e normal um aquecimento e emissao de um cheiro inicial.
caracteristicas tecnicas:
- chip: lm393;
- deteccao de gases como alcool e etanol;
- led que ascende com a deteccao de gas;
- zona de deteccao: 10 to 1000ppmm;
- tempo de resposta: = 10s (resposta de 70%);
- tempo de recuperacao: = 30 (resposta de 70%);
- resistencia de aquecimento: 31 ? ÃÂÃÂÃÂñ 3 ?;
- aquecimento padrao: = 180ma;
- tensao de operacao: 3v - 5v;
- tensao de aquecimento: 5v ÃÂÃÂÃÂñ 0.2v;
- potencia de aquecimento: = 900mw;
- concentracao de deteccao: 10-10.000ppm;
- sensibilidade ajustavel via potenciometro;
- saida analogica: 0 5v;
- saida digital;
- dimensoes: 32 x 20 x 15mm.
