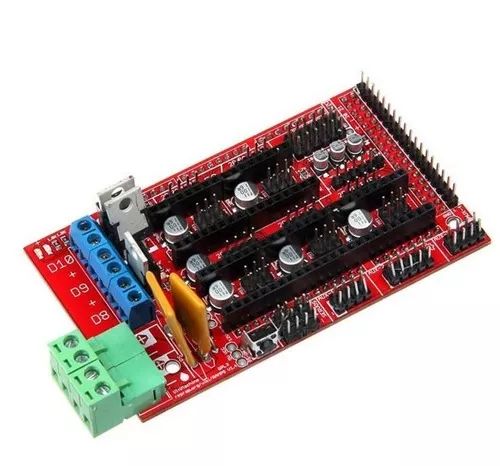

esta placa e projetada para caber toda a eletronica necessaria para uma reprap, em um pacote pequeno de baixo custo. a ramps interage com um arduino mega, formando uma poderosa plataforma arduino, com bastante espaco para expansao. o design modular plug-in e perfeito para incluir os drivers de motor de passo, obtendo uma eletronica de controle extrusora. alem disso, uma serie de placas de expansao arduino podem ser adicionadas ao sistema, desde que a ramps seja mantida como a principal.
especificacoes:
- atende motor cartesiano e extrusor;
- expansivel para controlar outros acessorios;
- 3 transistores para aquecedor / saidas de ar e 3 circuitos termistor;
- fundido no 5a para maior seguranca e protecao dos componentes;
- controle de cama aquecida com fusivel 11a adicional;
- atende ate 5 drivers motor de passo;
- os drivers motor de passo vao sobre soquetes de pinos, para que possam ser facilmente substituidos ou removidos;
- os pinos i2c e spi foram deixados disponiveis para expansao futura;
- todos os transistores sao arqueados em pinos pwm, proporcionando versatilidade;
- os conectores de estilo servo sao usados para conectar os fim de curso, motores e leds. esses conectores sao banhados a ouro, avaliado para 3a, muito compacto, e globalmente disponivel;
- usb tipo b receptaculo;
- cartao sd disponivel para adicionar;
- leds indicam quando ha aquecimento;
- opcao para conectar 2 motores a z para prusa mendel.
sobre a voltagem (tensao):
a ramps padrao tem um fusivel ptc 5a que executa o arduino mega, os drivers de motor de passo, o d10 e saidas d9. este fusivel ptc esta classificado para um maximo de 30v, no entanto, outros componentes da placa sao classificados para tensoes mais baixas, por isso deve ser tomado cuidado ao usar qualquer tensao maior que 12v.
ela tem tambem um fusivel 11a ptc que executa a saida d8. este fusivel ptc esta classificado para um maximo de 16v.
ela foi desenvolvida com sistemas de 12v, mas e possivel executa-la em 24v com varias precaucoes. a maioria das placas ramps tera todo o prazer em executar 13.8v ou ligeiramente mais elevada com nenhuma modificacao. nao e recomendado exceder 15v para uma configuracao padrao.
nota: algumas variantes de ramps tem fusiveis reais em lugar dos fusiveis ptc (por exemplo: grrf rampa). os atuais limites maximos serao obviamente diferentes.
muitos psu superestimam sua capacidade de corrente maxima. a corrente maxima que voce precisa vai depender de todos os seus componentes e a tensao em que voce pretende executar seu projeto. para uma placa de ramps padrao, executando uma maquina com uma cama aquecida, sua fonte de alimentacao deve gerar 12v em> 16a (20 a e melhor, como alguns psu superestimam sua capacidade).
